概要

「道路土工擁壁工指針(Ｈ24年度版)」に準拠した、Ｌ型擁壁で、道路擁壁や造成工事にご使用いただけます。
天端斜切加工やフェンス孔など自由度の高い擁壁です。

特長

• １ｍ間隔で、支柱孔が設けられており、支柱間隔が２ｍタイプ、３ｍタイプの防護柵、フェンスに対応できます。
  　　また、天端斜切部へフェンス孔を設置することも可能です。
• 道路勾配に合わせた、天端斜切が対応可能（最大勾配15％）です。
  　　それにより、擁壁自体は、水平に保てるため、基礎施工、製品据付が容易に行えます。
• プレキャスト製品 ＋ フェンス孔により、製品の据付から防護柵の設置まで、短期間で行えます。
• 製品規格をＨ900〜2500サイズまで、100ピッチで取り揃えており、様々な現場条件に対応できます。

設計条件

積載条件区分

標準規格外品に関する事項

• 製品の前壁天端部を斜切りにすることができます。(その勾配は、15%以下を標準とします)(図1)
  ※条件により15%以上の勾配についても対応可能ですので、お問合せください。
• 製品の長さは、1mまで短くすることができます。(図2)

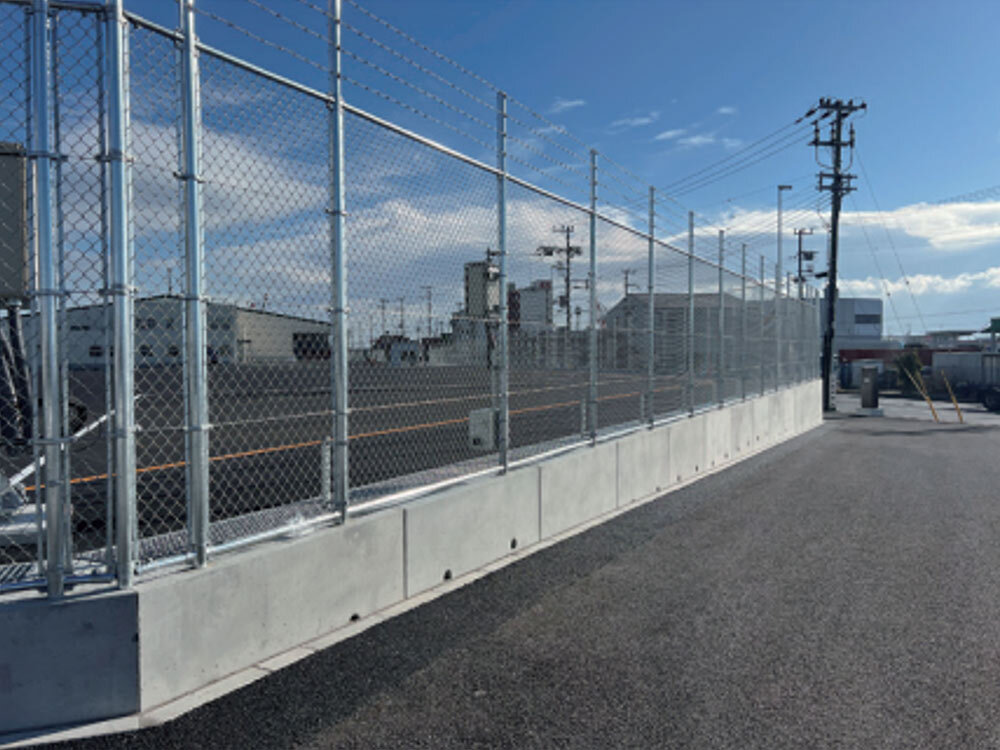

フェンスの取扱い

• フェンセルウォールに設置可能なフェンスは、転落防護柵、パイプフェンスとなります。
• フェンス支柱の埋め込み長さ300?、太さは65?以下としてください。
• フェンスを設置する場合は、別途設計が必要になりますので、お問合せください。
